| 擺渡車 |
 |
|

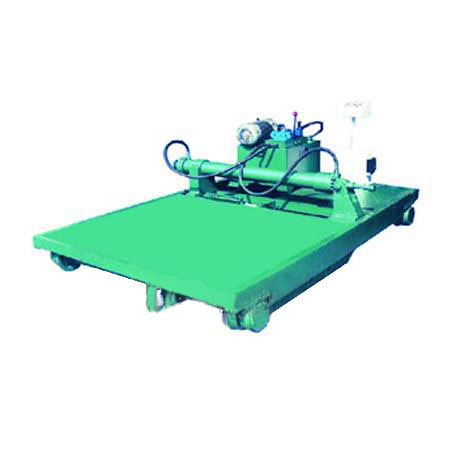

一、擺渡車介紹： 加氣混凝土生產線中配置的擺渡車是必不可少的擺渡車輛，在它的協助下，完成生產線澆注工作，切割后坯體的蒸養或等待澆注的模具都由其載著運送至蒸壓釜和澆注線，將蒸養后的坯體運送至成品區。
該擺渡車具有結構簡單合理，運行平穩，準確定位等特點。該設備實現了連接上下工步的承上啟下的功能，滿足了加氣混凝土構件制造過程中的要求 1、擺渡電機:3KW,6級。 2、牽引電機:3KW,6級。 |
|
二、擺渡車控制箱 |
 |
|
擺渡車的控制箱的外形如圖所示，本機按2臺電機均配變頻器考慮。由于采用變頻器后，電機為柔性啟動，鋼繩無抖動，生產安全有保障，而且對電機有保護?？紤]電機級數和負載狀況，變頻器均配置7.5KW，型號為HC-G3-7R5T3.特別是考慮到剎車要快，還要配置動單元和制動電阻。本方案中變頻器內置了制動單元，但必須外配制單元，但必須外配制動電阻。因此，控制箱內包含了2臺7.5KW變頻器、2臺制動電阻、空開、變壓器、中間繼電器、控制回路等。其中制動電阻為無感電阻，非普通電阻。 三、擺渡車控制系統操作規程：
擺渡車上電后“電源指示”燈亮。按壓“擺渡啟動”按鈕，擺渡電機工作，到位后按壓“擺渡停止”按鈕，擺渡車停止工作，牽引窯車時，按鈕“牽引啟動”按鈕，牽引電機工作，牽引到位后按壓“牽引停止”按鈕，牽引電機停止工作。擺渡車運行期間，“擺渡運行”燈亮，牽引窯車過程“牽引指示”燈亮；擺渡變頻器發生保護時，“擺渡故障”指示燈亮：牽引變頻器發生保護時“牽引故障”指示燈亮。變頻器保護時，先檢查電機和外接線，確保無誤后，在行復位重新啟動。復位時按壓“擺渡復位”或“牽引復位”按鈕。 |
 |
|

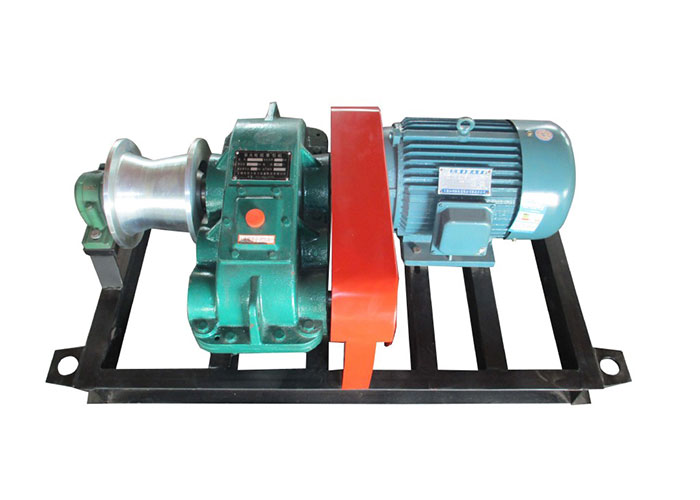

牽引機主要得點： 1、采用雙履帶式牽引方式使用范圍廣； 2、采用無級調速，速度調節范圍大； 3、牽引速度均勻；噪音小；結構緊湊，外形美觀。 |
|
|
|
|
